Display de 7 segmentos. Practicas con Arduino

Un display de segmentos (o visualizador) es un componente electrónico que se utiliza para representar números. Como su propio nombre indica y, como se puede observar en la imagen siguiente, el display está compuesto por 7 segmentos, los cuales se encenderán y/o apagarán en función del número a representar.

De forma interna, se asemeja a siete LEDs conectados estratégicamente formando el número 8, aunque externamente dicha semejanza no se observa, de ahí su simplicidad.

Cada uno de los segmentos que componen este display se denominan a, b, c, d, e, f y g,tal y como se muestra a continuación.

Para mostrar el número 0, tendremos que encender a, b, c, d, e y f.
Para el número 2, tendríamos a, b, g, e y d.
Y de la misma forma para cualquier otro número.
El P simboliza el punto decimal.

En cuanto a la clasificación, existen de dos tipos:
1. Display de segmentos de cátodo común, en la que todos los cátodos de los LEDs estan internamente unidos a una patilla común, la cual está conectada al potencial negativo de la placa.
2. Display de segmentos de ánodo común, en la que todos los ánodos se encuentran al positivo.

Para nuestro caso, disponemos de uno de tipo cátodo común, el LMS5161AS (luz roja, tamaño de dígito 0.56'').


Conexiones

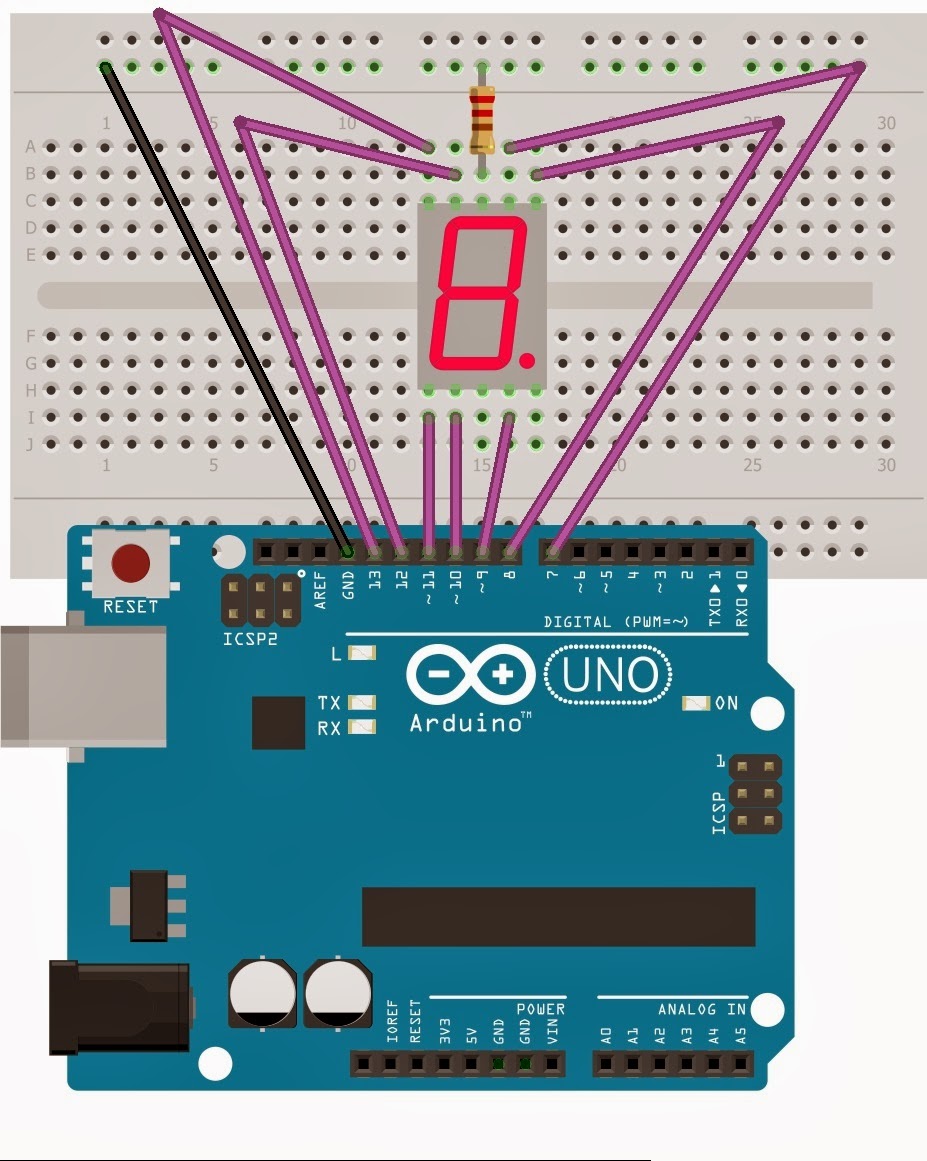

En lo que se refiere a las conexiones, tenemos que tener en cuenta cada segmento a qué pin lo vamos a conectar, para poder efectuar una llamada a los pines correcta. En nuestro caso, hemos hecho las siguientes conexiones (puede variar la designación según convenga):

Segmento a - pin 7
Segmento b - pin 8
Segmento c - pin 9
Segmento d - pin 10
Segmento e - pin 11
Segmento f - pin 12
Segmento g - pin 13

Ejemplo

Vamos a realizar un ejemplo en el cual nuestro display irá mostrando de forma ascendente todos los números con un intervalo de separación de 1 segundo.
Aquí tenemos el sketch:

int pausa=1000; // Variable que define el intervalo
                // de tiempo entre cada digito

void setup()
{
  pinMode(7, OUTPUT);  // Asignación de las salidas digitales
  pinMode(8, OUTPUT);
  pinMode(9, OUTPUT);
  pinMode(10, OUTPUT);
  pinMode(11, OUTPUT);
  pinMode(12, OUTPUT);
  pinMode(13, OUTPUT);
}

void display (int a, int b, int c, int d, int e, int f, int g)
// Funcion del display
{
  digitalWrite (7,a);   //Se reciben 7 variables y se asignan
  digitalWrite (8,b);   //a cada una de las salidas
  digitalWrite (9,c);
  digitalWrite (10,d);
  digitalWrite (11,e);
  digitalWrite (12,f);
  digitalWrite (13,g);
}

void loop() //Funcion principal
// Dependiendo de cada dígito, se envía a la función display
// los estados (0 y 1) a cada uno de los segmentos
{
  display (1,1,1,1,1,1,0); //escribe 0
  delay(pausa);
  display (0,1,1,0,0,0,0); //escribe 1
  delay(pausa);
  display (1,1,0,1,1,0,1); //escribe 2
  delay(pausa);
  display (1,1,1,1,0,0,1); //escribe 3
  delay(pausa);
  display (0,1,1,0,0,1,1); //escribe 4
  delay(pausa);
  display (1,0,1,1,0,1,1); //escribe 5
  delay(pausa);
  display (1,0,1,1,1,1,1); //escribe 6
  delay(pausa);
  display (1,1,1,0,0,0,0); //escribe 7
  delay(pausa);
  display (1,1,1,1,1,1,1); //escribe 8
  delay(pausa);
  display (1,1,1,0,0,1,1); //escribe 9
  delay(pausa);
}
