Este sensor viene con los 2 conductores que clavaremos en una maceta o jardinera y trae 3 pines GND, VCC y DAT. Al ser un sensor analógico sólo necesita alimentación y una entrada de datos analógica.
|
Sensor
|
Arduino
|
|
VCC
|
5V
|
|
GND
|
GND
|
|
DAT
|
A0
|

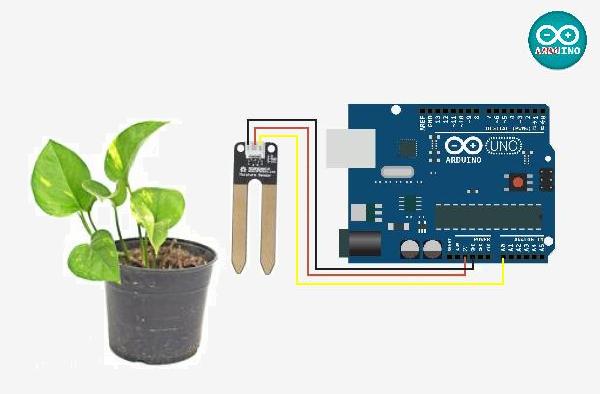

En este ejemplo lo vamos a conectar a la entrada analógica 0 pero podría ser cualquier otra, quedando con un aspecto parecido a este:
Una vez tengamos todas las conexiones realizadas, podemos subir este pequeño ejemplo. Que nos mostrará por el monitor del puerto serie en que estado se encuentra la tierra de nuestra planta.
// Sensor de Humedad
// Conectamos el sensor de la siguiente forma:
// GND -> GND
// VCC -> 5V
// DAT -> A0
// Por ejemplo conectamos a las entrada Analógica 0
// http://arubia45.blogspot.com.es/
// Descripción de valores del Sensor
// 0 -300 Seco
// 300-700 Húmedo
// 700-950 En Agua
int Valor;
void setup(){
Serial.begin(9600);
Serial.println("http://arubia45.blogspot.com.es");
}
void loop(){
Serial.print("Sensor de Humedad valor:");
Valor = analogRead(0);
Serial.print(Valor);
if (Valor <= 300)
Serial.println(" Seco, necesitas regar");
if ((Valor > 300) and (Valor <= 700))
Serial.println(" Humedo, no regar");
if (Valor > 700)
Serial.println(" Encharcado");
delay(1000);
}

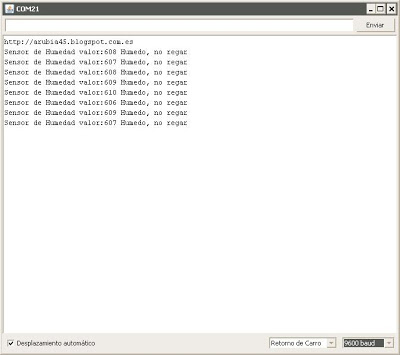

El resultado lo vemos en el Monitor del puerto
serie:
Aquí también os dejo
este mismo ejemplo combinando el sensor de
humedad con un led RGB de forma que cuando más azul esté más húmedo estará el recipiente que estamos
monitorizando.
